Centrífuga de tigela tubular série GF
O tipo GF é usado principalmente para várias suspensões difíceis de separar na indústria de separação e é especialmente adequado para separação líquido-líquido com pequenas diferenças de gravidade específica e separação trifásica líquido-líquido-sólido com uma pequena quantidade de impurezas.
Princípio de trabalho:
A centrífuga tubular consiste no corpo da máquina, peça de acionamento, tigela, bandeja de coleta de líquido e assento do rolamento de entrada de líquido, etc. Na parte superior da tigela está o fuso flexível e na parte inferior está o rolamento flutuante de amortecimento.O fuso é acoplado à roda motriz por meio de amortecedor no assento do acoplamento.O motor transmite potência para a roda acionada através da correia de transmissão e da roda tensora, para que o golpe gire em torno de seu próprio eixo em alta velocidade, para formar um forte campo de força centrífuga.O material é injetado no interior a partir da entrada de líquido na parte inferior, e a força centrífuga obriga o líquido de clarificação a fluir para cima ao longo da parede interna da tigela, e o líquido de clarificação flui para fora da saída.O depósito sólido na tigela será descarregado manualmente após o desligamento da máquina.
Imagens de detalhes
A tigela de separação dentro do modelo GF
A tigela é a parte principal da centrífuga tubular, totalmente em aço inoxidável 304, aço inoxidável 316L está disponível.O conteúdo sólido separado ficará localizado dentro do recipiente que será descarregado manualmente após a separação.
O motor da centrífuga tubular
Podemos fornecer motor normal padrão ou motor à prova de explosão.A fonte de alimentação normal é 380 V, 50 Hz, trifásica, 2,2 kW.Tensão diferente em país diferente pode ser personalizada.Como 220V ou 415V, 50Hz ou 60Hz, monofásico ou bifásico.

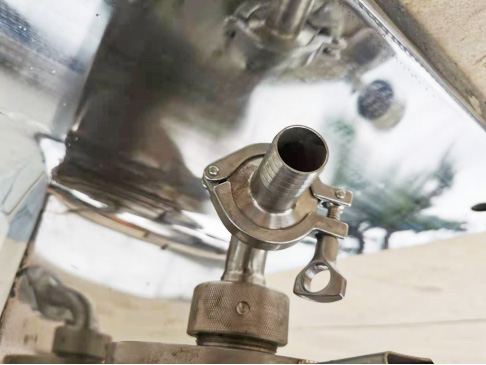

A entrada de alimentação
A entrada de alimentação do líquido bruto fica na parte inferior da máquina.Toda a parte de contato com o líquido bruto é de aço inoxidável 304, também pode ser necessário aço inoxidável 316.O usuário pode usar bomba ou tanque de alimentação de posição alta-baixa para alimentar.

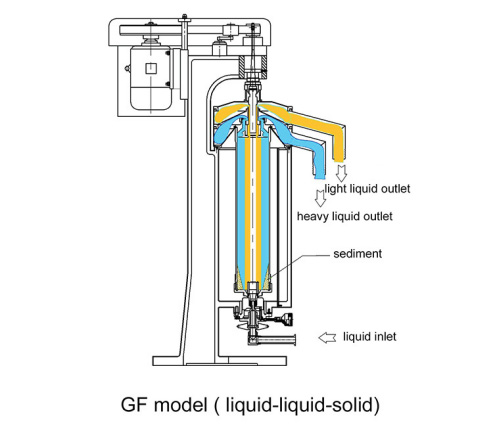

O princípio de funcionamento da saída de líquido
1.A centrífuga gira em alta velocidade para atingir uma velocidade de trabalho adequada (a velocidade pode ser ajustada no painel de controle), e a suspensão mista é alimentada continuamente pela parte inferior, e a suspensão é colocada em camadas sob a ação da força centrífuga;
2.Os dois líquidos na suspensão têm uma diferença de densidade e são incompatíveis entre si.A fase líquida sobe em espiral gradualmente de baixo para cima até a parte superior do rotor.A fase líquida com menor densidade é descarregada pela saída de líquido leve, e a fase líquida com maior densidade é descarregada pela saída de líquido pesado;
3.A densidade da fase sólida é a maior e se acomodará dentro da tigela.Após a coleta dos sólidos, desligue a centrífuga e retire manualmente o rotor para limpeza da escória;
4. Após a limpeza da escória, é necessário reinstalar o rotor e iniciar o próximo processo de separação.
Aplicação: O Separador Tubular é usado principalmente para separar todos os tipos de suspensão que são difíceis de serem separados, especialmente adequado para separação de suspensão sólido-líquido com concentração leve, alta viscosidade, partículas finas e gravidade diferencial muito pequena das duas fases.tais como clarificação de extratos de plantas de ervas, vários licores medicinais, remédios líquidos, líquidos orais, extração de tintas, corantes, bem como várias proteínas, algas, géis de frutas e purificação de solução de borracha, alcatrão de carvão, grafite, saponina, pectina , xarope, micélios de vacina e todos os tipos de glicose;resina de refino e solução de látex, enzima (SOD) de óxido, vários tipos de albúmen, o glicosídeo do sabão, etc.
Domínio Aplicado
Especificação
Modelo |
GF45 |
GF75 |
GF105 |
GF125 |
GF150 |
Diâmetro interno (mm) | 45 | 75 | 105 | 125 | 142 |
Velocidade rotativa (r/min) | 30000 | 19000 | 16300 | 15000 | 14000 |
Volume(L) | 0.4 | 2.2 | 6 | 8 | 10 |
Fator de separação (w²r/g) | 21168 | 15700 | 15620 | 15750 | 15700 |
Produtividade (fluxo de água) (kg/h) | 100 | 600 | 1200 | 1500 | 2500 |
Potência (kw) | 0.55 | 1.5 | 2.2 | 3.0 | 3.0 |
Peso (kg) | 90 | 300 | 570 | 610 | 665 |
Diâmetros(mm)(C*L*A) | 480*460*800 | 760*450*1120 | 840*500*1600 | 900*550*1600 | 1020*600*1600 |
